АВТОСАТУРАТОР блочный камерный типа АСБН-4с4-200, АСБН-4с3/6-250

Автосатураторы блочные камерные АСБН-4с4-200,АСБН-4с3/6-250 (в дальнейшем автосатуратор) предназначены для автоматического циклического приготовления и выдачи газированной воды с сиропом и без сиропа. Автосатураторы применяются как комплектующие изделия в водоохладительных машинах-автоматах для отпуска воды, также работают автономно при наличии холодной воды не выше 12 oС , эксплуатирующихся при температуре от 5 до 40 oС. Автосатураторы поставляются по категории 4.2 ГОСТ 15150-69 в климатическом исполнении УХЛ. Для приготовления газированной воды должна применяться пищевая двуокись углерода СО2 ГОСТ 8050-85.

Данное оборудование предназначено для продажи в розницу на розлив безалкогольных напитков в пластиковые бутылки, различной ёмкости, либо стаканчики.

Аппараты рассчитаны на использование бутылированной, либо водопроводной воды. Количество сиропов – 3(4) наименования, в зависимости от модификации аппарата.

Управление аппаратом производится с помощью пульта управления, который соединяется с аппаратом посредством кабеля. Пульт позволяет пользователю дистанционно управлять получением газированной воды с выбранным сиропом, необходимого объёма.

Объём возможной дозировки конечного продукта (газированная вода сиропом, либо без сиропа) обусловлен ёмкостью наиболее распространённой и разнообразной тары (0.2л, 0.25л, 0.5л, 1л, 1.5л, 2л), что даёт возможность только нажатием одной кнопки на пульте управления, с лёгкостью наливать напитки, как в стаканчик, так и в 2х - литровую бутылку. При необходимости налива в тару, не стандартного объёма, требуется нажать на пульте кнопку, того объёма, который необходимо добавить.

Выбор необходимого сиропа производится так же с пульта управления. Возможно, выбрать 1 из 3(4) вкусов.

Автосатуратор АСБН-4с4-200(АСБН-4с3/6-250)
Автосатуратор АСБН-4с3/6-250 (АСБН-4с4-200)
N
п/п
Наименование параметра АСБН-4с4-200 АСБН-4с3/6-250
1 Количество видов отпускаемых напитков -газированная вода -1 -газированная вода с сиропом -4 -газированная вода -1 -газированная вода с сиропом -3
2 Производительность, доз/мин. не менее 4 3
3 Объём дозы газированной воды(с возможностью регулирования), см3 от 150 до 200 от 200 до 250
4 Объем дозы сиропа(с возможностью регулирования), мл От 10 до 20 От 20 до 40
5 Допустимые отклонения единой дозы газированной воды %, не более 5 5
6 Допустимы отклонения единой дозы сиропа %, (не более) 5 5
7 Давление воды на входе в автосатуратор, МПа 0,15 0,15
8 Температура воды на входе в автосатуратор, С, не выше (при темпереатуре окружающего воздуха до 350C) 12 12
9 Содержание углекислого газа в газированной воде % по массе, не менее 0,7 0,7
10 Давление углекислого газа на входе в автосатуратор МПа 0,5±0,05 0,5±0,05
11 Расход углекислого газа на дозу, г, не более 2,04 2,04
11 Род тока Однофазный, переменный Однофазный, переменный
12 Номинальное напряжение, В 220 220
13 Номинальная частота,Гц 50 50
14 Потребляемая мощность при номинальном напряжении, Вт. не более 25 25
15 Средняя наработка на отказ, циклов (срабатываний), не менее 40 000 40 000
16 Габаритные размеры, мм,
не более (L х W х H ):
450x420x530 450x420x530
17 Масса, брутто/нетто, кг, не более 23/20 24/21

Комплект поставки:
— Автосатуратор
— Паспорт и руководство по эксплуатации автосатуратора
— Паспорт и руководство по эксплуатации к блоку управления и пульту
— Запасные засти:

N
п/п
Наименование параметра АСБН-4с4-200 АСБН-4с3/6-250
1 Манжета 20.18.101.005(08.04) 1 1
2 Сальник 20.18.101.003(11.05) 1 1
3 Прокладка 20.18.100.006(03.02) 4 4
4 Прокладка 20.19.000.012(200.06) 2 2
5 Прокладка 20.19.010.020 3 3
6 Манжета 20.19.011.001(211.03) 2 3
7 Сальник 20.19.010.026(23.02) 2 3
8 Микропереключатель МИ-3Б (с лепестком) 1 1
9 Катушка СКН-2/220V 1 1

Устройство и принцип работы

Автосатуратор представляет собой конструкцию,внутри которой на фланце смонтированы:

  • цилиндр с поршнем насоса дозатора,
  • электромагнитный клапан заполнения поршневой полости газоводяной смесью,
  • электромагнитный клапан слива газированной воды,
  • смесительная камера с клапанной коробкой с двумя обратными клапанами,
  • 4 или 6 сиропных механизмов (в зависимости от модели) с электромагнитными клапанами для выдачи газированной воды с сиропом,
  • скоба с микропереключателями и штекерным разъемом для присоединения к блоку управления Автосатуратора.
Функциональная схема автосатуратора АСБН-4с4-200 Нажмите для увеличения! Рис.1 Нажмите для увеличения! Рис 2. Нажмите для увеличения! Пульт и блок управления Нажмите для увеличения!
Функциональная схема автосатуратора АСБН-4с4-200 Рис.1 Рис 2. Пульт и блок управления

По периметру фланца размещены (см.фото 1) :сливной коллектор, 4 и 6 штуцеров с обратными клапанами для ввода сиропа (см.фото 3). Также в Автосатураторе смонтированы коллектор ввода воды и коллектор для подключения к баллону с углекислым газом (см.фото 5).

Фото 1 Фото 2 Фото 3 Фото 4
Фото 1 Фото 2 Фото 3 Фото 4

Фото 5 Фото 6 Фото 7 Фото 8
Фото 5 Фото 6 Фото 7 Фото 8

Насос-дозатор (см.фото 6) , состоящий из цилиндра 1, поршня 2 и фланца 3 осуществляет дозирование порции отпускаемого напитка, а также нагнетание воды в смесительную камеру 6 через клапанную коробку, расположенную в нижней части смесительной камеры и форсунку 8.

Поршень 2 делит цилиндр 1 на дозирующую Б и перепускную А полости.

Смесительная камера 6 предназначена для приготовления газированной воды путем разбрызгивания охлажденной воды через форсунку 8 в среду углекислого газа (см.фото 2) . На штоке поршня 2 установлена шайба, которая при ходе поршня вверх и вниз нажимает на рычаги микропереключателей, установленных на скобе 11, на которой закреплен штекерный разъем для подключения Автосатуратора к блоку управления (см.фото 6) Дозирование порции газированной воды осуществляется соответствующей установкой верхнего и нижнего микропереключателей. Заполнение перепускной полости А газированной водой из смесительной камеры 6 осуществляется через соленоидный клапан ,установленный на смесительной камере. Слив приготовленной дозы газированной воды происходит через трубку слива напитка 16 (см.фото 8) при открытом соленоидном клапане слива 9 через дроссельное устройство 10, обеспечивающее спокойный слив. На фланце расположены 4 или 6 сиропных механизма (см.фото1 , фото 3 ,рис.2 ) и соленоидные клапаны управления сиропными механизмами (см.фото 4) для слива газированной воды с сиропом.

Сиропные механизмы оснащены угловыми штуцерами для подвода сиропа (см.фото 3) . На фланце расположены коллектор для ввода воды (см.фото 5) и коллектор подключения к баллону с углекислым газом.

Сиропный механизм служит для дозирования и выдачи определенной дозы сиропа.В корпусе 3 дозатора помещается дозирующий цилиндр 1, в котором под действием давления сливающейся воды и возвратной пружины 6 , перемещается поршень с резьбовым штоком 2.При включении соответствующего соленоидного клапана, соединенного с дозатором сиропа, вода, проходя через внутренние каналы корпуса, опускает поршень 2.

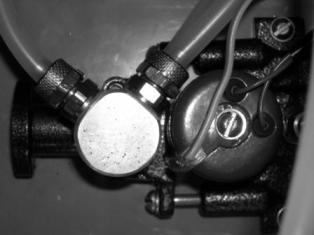

Через обратный клапан 8 установленный на выходе дозатора поршень 2 выдает сироп в трубку слива 9 Автосатуратора.Сироп,попавший в сливную трубку 9, уносится протекающей водой в сливной коллектор (см.фото 7) .Двигаясь вверх под действием обратной пружины 6 , фиксируемой шайбой 5 поршень 2 засасывает в цилиндр новую дозу сиропа из сиропного бака.

Регулировка дозы сиропа осуществляется перемещением регулировочной гайки с контргайкой 7, закрытых кожухом 4 , на штоке поршня 2.

С 2002 года на алюминиевые детали сатураторов наносится двухслойное полиэфирное порошковое покрытие, предназначенное специально для контакта с пищевыми продуктами, что обеспечивает высокую коррозионную стойкость сатураторов. Кроме того, блочная конструкция автосатуратора АСБН (АСБК) позволяет легко заменить отдельные узлы, что обеспечивает высокую ремонтопригодность аппарата. При техническом обслуживании сатуратора, согласно инструкции (прилагается к паспорту), установленный срок службы составляет не менее 7 лет.
